FreeCAD 로 STL -> Step, Stp 로 변환하는 법

3D프린터용 stl 파일은 바로 편집이 되질 않습니다.

편집을 하려면 슈링크랩으로 저장을 한 후 다시 Creo에서 읽어서 솔리드화를 거쳐 편집을 해야 됩니다.

근데 슈링크랩으로 저장 시 품질을 10단계(최고)로 올려도 모델링 일부가 깨져서 문제가 있습니다.

무료로 배포되는 FreeCAD를 이용해서 솔리드화까지 해서 저장을 한 후 Creo 에서 다시 읽으니 모델링도 깨지지 않고 비교적 잘 나옵니다.

FreeCAD 무료 캐드 다운로드

1. FreeCAD에서 stl 파일을 Open 합니다.

(New를 클릭하고 가져오기를 클릭합니다)

2. FreeCAD 좌측 콤보 보기 창에서 Body 모델명 클릭해주고,

상단 메뉴 > 부품 ->>> 메쉬를 이용하여 모양 생성 선택

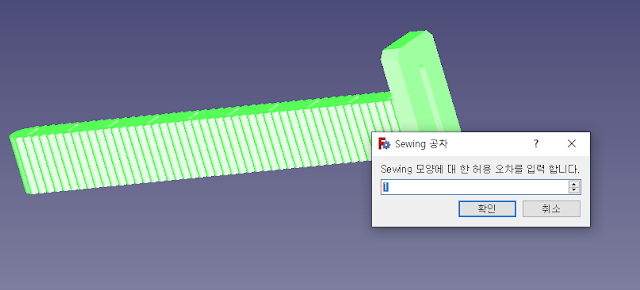

3. Sewing 공차: 공차가 작을수록 미세합니다.

보통 0.1 입력

Sewing 공차 입력

메쉬 생성 완료

4. 완료 후 좌측 윈도우창의 초기 Data 는 삭제합니다. (필요없음)

Body는 삭제

4-1. Creat a copy 에서 모양 수정을 클릭합니다.

5. 메뉴 아래에 Part 를 선택하고, 고급 유틸리티를 선택합니다.

6. 세이프 만들기 윈도우창에서 [쉘에서 솔리드] 선택

>> 만들기 클릭합니다.

(만들기 클릭 전에 메인 창에 모델링을 전체 선택합니다. 마우스로 클릭

7. 좌측 세이프 만들기 윈도우창에 닫기를 클릭하면 됩니다.

8. 좌측 윈도우창 Body001은 삭제합니다.

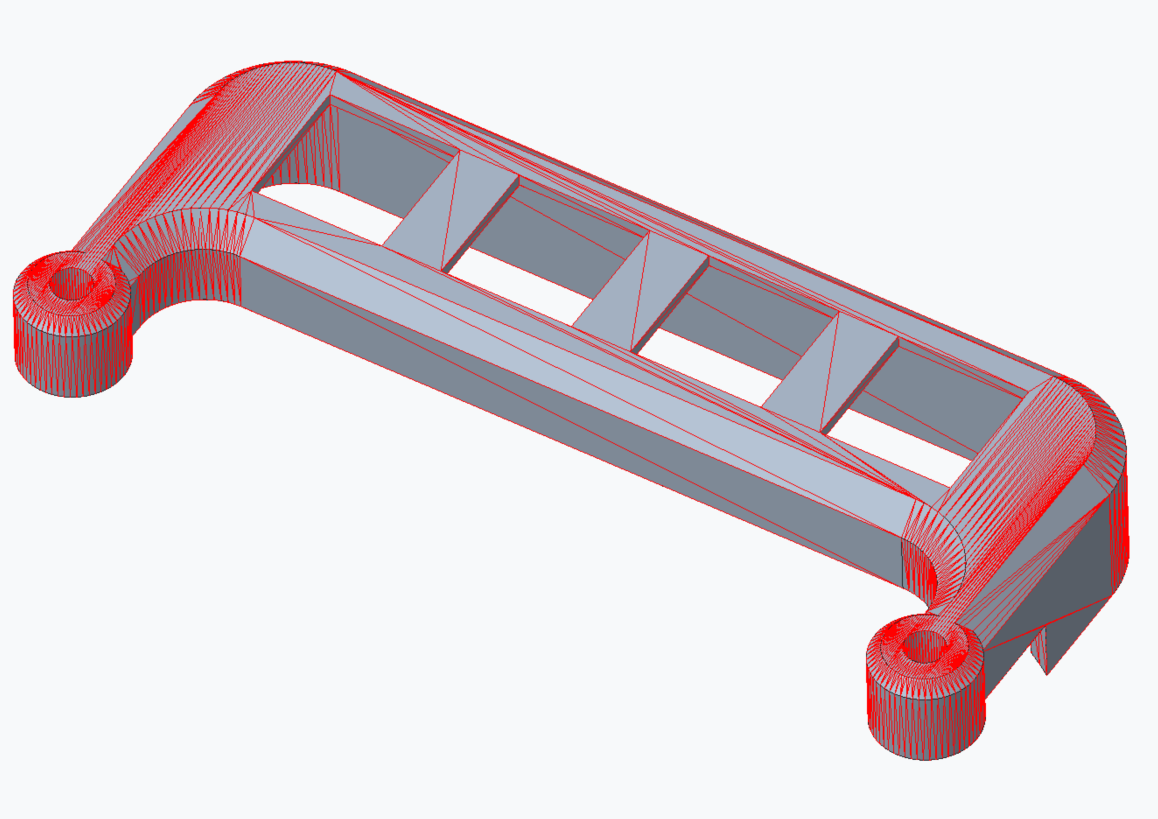

Body001 삭제, 아래 Solid라고 된 게 솔리드화 모델입니다.

9. 좌측 윈도우창 Solid를 선택하고, 파일 메뉴 > 내보내기 클릭합니다. Iges 나 step 로 저장을 합니다.

파일이 준비되면, Creo 에서 다시 열어서 편집하면 됩니다.
