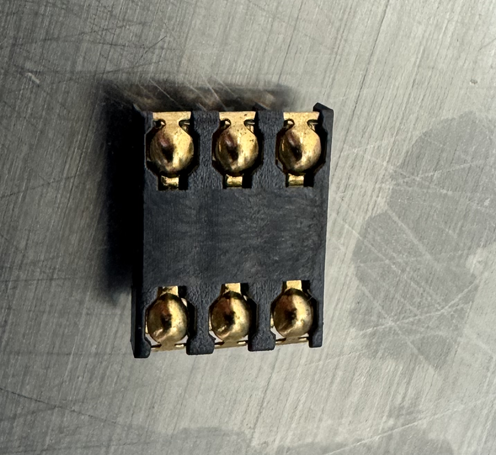

Sim card SMD, 6 접점 카드 커넥터 sim 카드 금도금
해당 제품은 SIM 카드용 6접점 SMD 커넥터로, 주요 사양은 다음과 같다.
제품 사양:
- 카드 커넥터 타입: SIM 카드용 SMD (Surface Mount Device) 커넥터
- 접점 수: 6개의 접점
- 금도금: 접점이 금도금 처리되어 있어 내구성과 전기적 전도성이 향상됩니다.
- 그리고, 부식 방지와 내구성 증가
- 간격 (Pitch): 2.54mm — 각 접점 사이의 간격입니다.
- 접점 높이: 2.0mm — 커넥터의 높이는 2mm입니다.
- 용도: SIM 카드와의 연결을 위해 사용되는 커넥터로, 주로 모바일 기기나 IoT 장치, 의료기기에 탑재됨. 의료기기에서는 의료 수식함수가 포함된 Codechip data용도로 사용됩니다.
하우징 재질: LCP (Glass-filled, UL94V-0, Black )
Contact:CopperAlloy
특징:
내구성: 금도금 처리된 접점은 산화 방지 및 내구성 제공, 신뢰성 높은 신호 전송을 보장작고 효율적인 설계: 2.54mm Pitch와 2.0mm 높이는 컴팩트한 디자인을 가능하게 하여 소형 기기에서도 효과적으로 사용할 수 있다.
SMD 설계로, PCB에 표면 실장이 가능하다.
적용 분야:
모바일 장치: 스마트폰, 태블릿 등 SIM 카드 슬롯이 필요한 모바일 기기.IoT 장치: SIM 카드를 사용하는 다양한 IoT 장치.
의료 기기
통신 장비: 모바일 네트워크 장비, 통신 장비 등에서 SIM 카드를 삽입하고 연결하는 데 사용
접점의 간격은 2.54mm 입니다.
도면:
카드를 삽입하면 Contact 접점이 눌리고, Data를 전송할수 있습니다.
Contact height 높이는 0.3,
0.34, 0.38, 0.95, 1.3, 1.5, 2.0, 2.4mm 이렇게 다양한 제품이 있습니다.
[이렇게 3방향으로 카드삽입이
가능하도록 설계된 커넥터입니다]

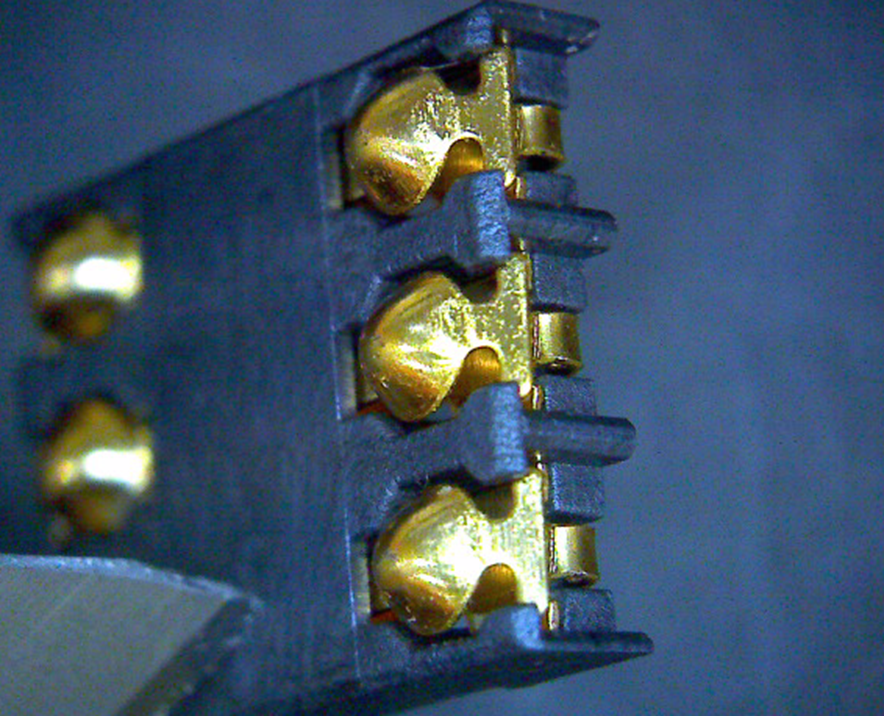

측면의 모습
https://www.digikey.com/en/htmldatasheets/production/1753773/0/0/1/sim-card-connectors
