옥토프린터의 Pi 카메라(camera) 세팅 및 해상도 변경 방법

 옥토프린터의 Pi 카메라(camera) 세팅 및 해상도 변경 방법

1. 화면비율, 화면 Flip 설정

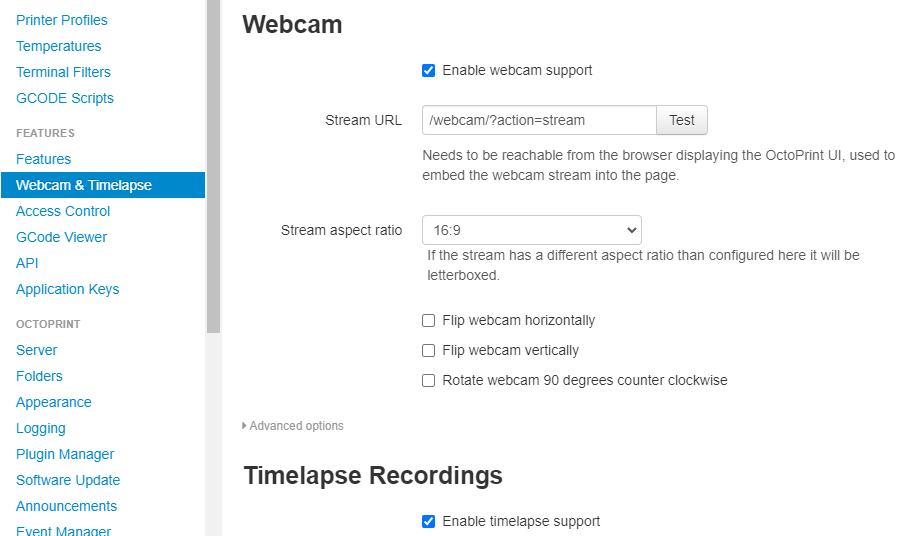

1) 옥토 프린터의 렌치 아이콘을 누르면 세팅 창이 나타납니다.

2) Webcam 항목에서 카메라를 수평으로 플립, 수직으로 플립,

90도로 회전 시킬수 있고,

Aspect ratio 도 16:9, 4:3 으로 변경이 가능합니다.

2. 카메라 해상도 변경

1)터미널에서 octopi.txt 파일을 nano 편집기로 편집합니다.

2) 카메라 해상도를 추가합니다.

카메라가 잘 나오지 않거나 문제가 발생 시 다른 해상도 변경 또는

원복, 문구 삭제를 하시면 됩니다.

3. USB 웹캠 옵션

• -d <device>: 사용할 비디오 장치, 예 -d /dev/video0
• -r <resolution>: 해상도(예:  -r 640x480 640x480px )
• -f <framerate>: 초당 프레임 단위의 프레임 속도(예:  -f 10 10fps의 경우 )
• -q <quality>: 사용할 JPG 압축 품질(예: 최대  -q 85 85% 압축 )
• -y: 카메라가 MJPG를 지원하지 않는 경우 사용합니다. 사진은 YUVY로 캡처됩니다.

3-1. 라즈베리 파이 카메라 옵션

• -fps 또는  --framerate: 비디오 프레임 속도 설정, 기본 1 프레임/초
• -x 또는  --width: 프레임 캡처의 너비, 기본값 640
• -y 또는  --height: 프레임 캡처 높이, 기본값 480
• -quality: JPEG 품질 설정(0~100), 기본값 85
• -usestills: 비디오 모드 대신 스틸 모드를 사용합니다.
• -sh: 이미지 선명도 설정(-100 ~ 100)
• -co: 이미지 대비 설정(-100 ~ 100)
• -br: 이미지 밝기 설정(0~100)
• -sa: 이미지 채도 설정(-100 ~ 100)
• -ISO: 캡처 ISO 설정
• -vs: 동영상 안정화 켜기
• -ev: EV 보정 설정
• -ex: 노출 모드 설정, 유효한 값
• -awb: AWB 모드 설정, 유효한 값
• -ifx: 이미지 효과 설정
• -cfx: 색상 효과 설정(U:V), 제공된 U 및 V 매개변수(범위 0 ~ 255)가 이미지의 U 및 Y 채널에 적용됩니다. 예를 들어 –colfx 128:128은 흑백 이미지를 생성해야 합니다.
• -mm: 측광 모드를 설정합니다.
• -rot: 이미지 회전 설정(0, 90, 180, 270만 지원)
• -hf: 수평 뒤집기 설정
• -vf: 세로 뒤집기 설정

4. 자동 초점 비활성화

자동 초점을 비활성화하는 것은 매우 간단합니다. SSH 세션에서 터미널 명령을 통해 쉽게 수정이 가능.

focus_absoulte 절대값은 20-45의 범위 값이 가장 잘 작동한다고 알려져 있다.

변경 사항을 영구적으로 적용하려면,

이 파일을 편집, 주석 처리된 섹션 아래에 방금 사용한 명령을 추가하시만 하면 됩니다.

다음에는 Raspberry pi용 pi camera 의 수동 초점조절 법에 대해 다루어 보겠습니다.
