6 Pin Push switch 결선 사용방법



6개 핀이 있는 푸쉬 스위치

DPDT ( Double Pole Double Throw) 는 한 개의 푸쉬 샤프트를 눌렀을 때 둘 다 동시에 작동되는 두 개의 개별 스위치가 존재한다.

두 개의 상태 중 3개의 핀 중 중앙 핀은 공통 핀(폴)이며, 다른 2개의 핀은 스로우 핀이다.





어떻게 결선 하나?

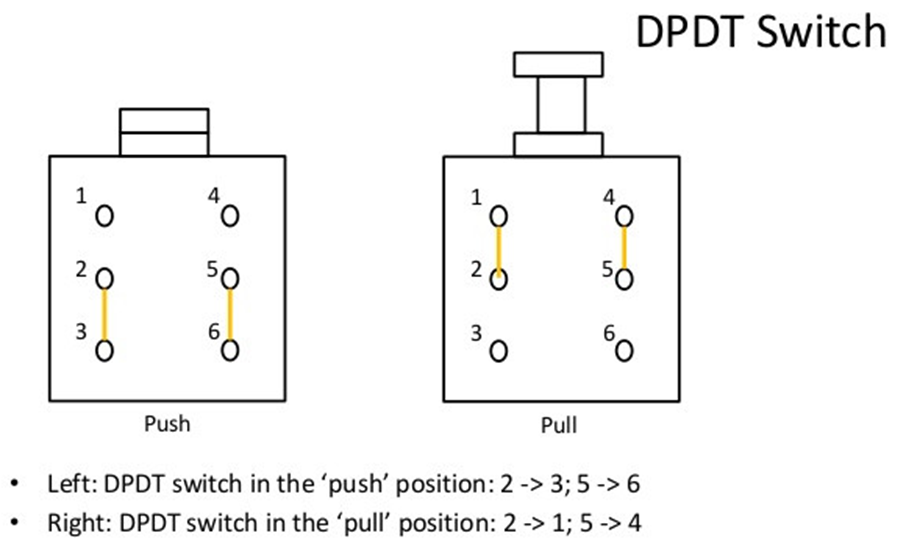

결선도와 같이 2번과 3번은 + 극,  반대쪽 핀 5번과 6번은 – 극으로 연결

스위치를 눌렀을 때 2번 - 3번이,  5번 - 6번이 연결된다.
