Domino M230i-T4-LEFT (도미노 M시리즈 리본 장력 조절법)
리본 장력이 약하여 리본이 접히거나 장력이 약하여 일부 인쇄 문자가 찍히지 않는 불량이 발생할 때 리본 장력을 조절할 필요가 있다.

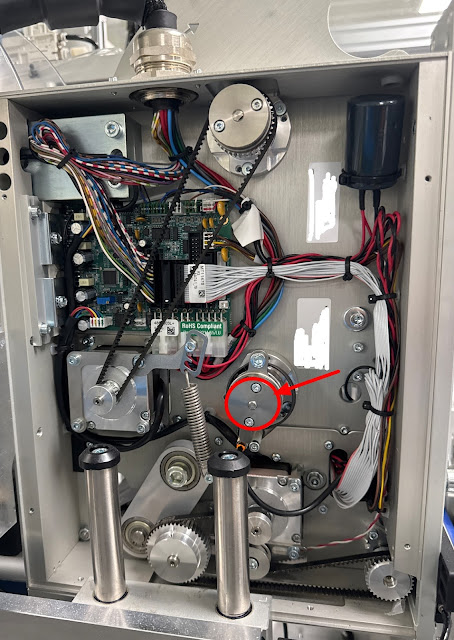

아래 사진에서 동그라미 친 부분이 리본 장력을 담당하는 부품이다.
(혹시 나사를 분실할 수 있어서 다 풀지 않는다.)
1. 판넬 고정 나사 4개를 풀어서 판넬을 열어보면 아래 사진과 같다.
2. 고정 나사 2개를 반 정도 푼다.
(혹시 나사를 분실할 수 있어서 다 풀지 않는다.)
 |
| 동그라미 친 부품이 리본의 장력을 조절하는 부품임 |
고정 나사 2개를 반 정도 푼다.
(혹시 나사를 분실할 수 있어서 다 풀지 않는다.)
3. 동그란 휠을 시계 방향으로 약 1/4 정도 돌린다.
처음부터 많이 돌리면 리본 장력이 강해져서 리본이 끊어질 수도 있기 때문에
1/4 정도만 돌린 후 1시간 정도 가동해보고, 그래도 안되면 1/4정도 더 돌려서 단계적으로 해본다.
4. 고정 나사 2개를 다시 조여 주고, 고정한다.
