Hopper 발사기체 제작 - 3

Hopper 발사기체 제작 - 3

발사 기체는 시간을 많이 가지고 조금씩 조금씩 만들어가야하네요
작은 비행기인데 퇴근후 조금씩 해서 완성했습니다.

제작기간은 약 한달 정도입니다..

스펙:

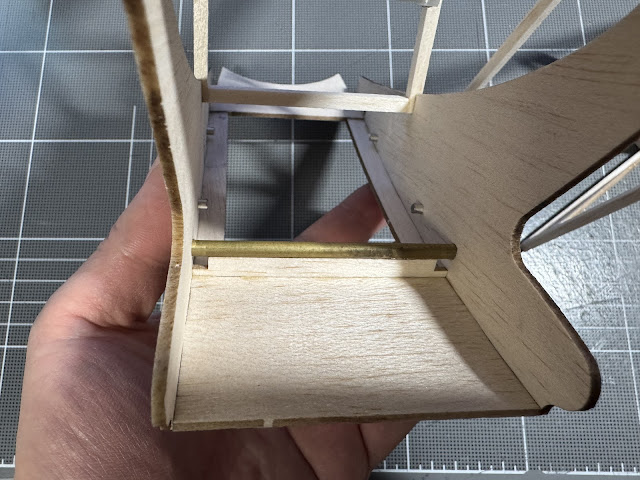

황동 파이프 4파이 x 내경 3파이 적용

(국내에서 주문 시에 내경이 3파이 인지 꼭 확인하고 주문해야 한다.

판매처에서 2.7파이를 3파이로 알고 오류가 있어서 재주문을 했다.

무게가 가벼운 ES 9251 II 미니 서보 사용

3D프린터로 제작한 윙 수직지그를 이용해서 조립했다.

서보 링키지 - 발사나무로 제작

황동 파이프 절단 공구

4파이 황동파이프 절단 툴입니다.

캐노피 작업 전

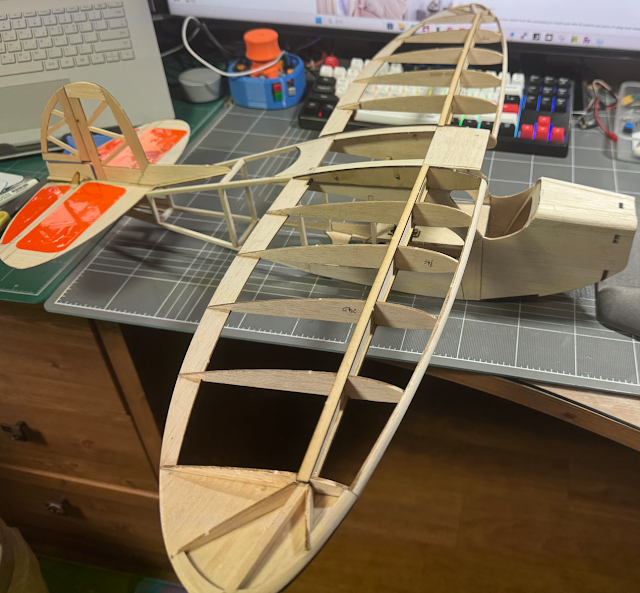

커버링 작업 전 모습

완성 모습

PET 0.2t 필름을 구입해서 캐노피 윈도우를 만들어서 부착했습니다.

0.2t, .0.3t 중에 어떤 걸 할지 고민했었는데, 무게를 고려해서 0.2T 로 사용했습니다.

0.2t가 유연하고 강성도 있고 무게도 가벼워서 좋습니다. 유연하기 때문에 캐노피가 잘 구부려져서 모양을 만들기 쉽고, 양면 테이프로 부착이 쉬웠습니다.

윈도우 하나에 pet 0.2t를 5장이나 구매를 했군요^^

타이어는 제작했습니다. 재료는 고탄성 스펀지 20k 로 제작했습니다..

*Hopper 사용한 모터와 변속기

2204, 1700KV 모터

2셀 배터리, 7x4 프롭에서 약 250g의 추력

Hobbywing Flyfun 10A
