3D Space Mouse - 캐드용 마우스 제작 #1

3D Space Mouse - 캐드용 마우스 제작

저번에 소개해드린 오비온 마우스는, 좋지만.. 실 사용에 문제점이 있어서,
다른 3D space mouse 를 제작 중입니다

https://cafe.naver.com/makerfac/227630


6축 DOF 를 적용한 마우스를 만들어 본 적이 있는데, 3개의 조이스틱 모듈을 사용합니다.

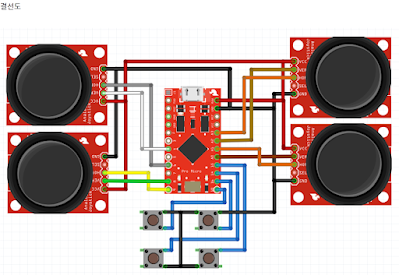

이번 것은 4개의 조이스틱 모듈을 사용하여 좀 더 안정적이고, 정확하게 구현을 해줘서 좋아 보입니다.

총 6개의 동작을 구현합니다.

Horizontal Pan , Vertical Pan, Zoom, Spin, Tilt, Roll









Fusion 360에서 사용해봤는데 그런데로 쓸만하네요...

각 축의 운동 sensitive 값을 조정가능합니다.

​
오비온과 동일하게 아두이노 프로 마이크로에서 작동합니다.

​

이 마우스는 3Dconnextion 사에서 개발한 3D space mouse 의 Traner 앱과 프로그램 별로 다른 세팅을 적용가능합니다.
즉, USB 의 포트를 3Dconnextion 의 3d 마우스로 인식을 해서, 접속이 되도록 구현되어 있습니다

​

이것저것 수정해서 적용해보고 있고... 아직도 문제점이 조금 있지만 쓸만은 합니다.

오픈 소스라서 누구나 제작에 참여하실수 있습니다.

​

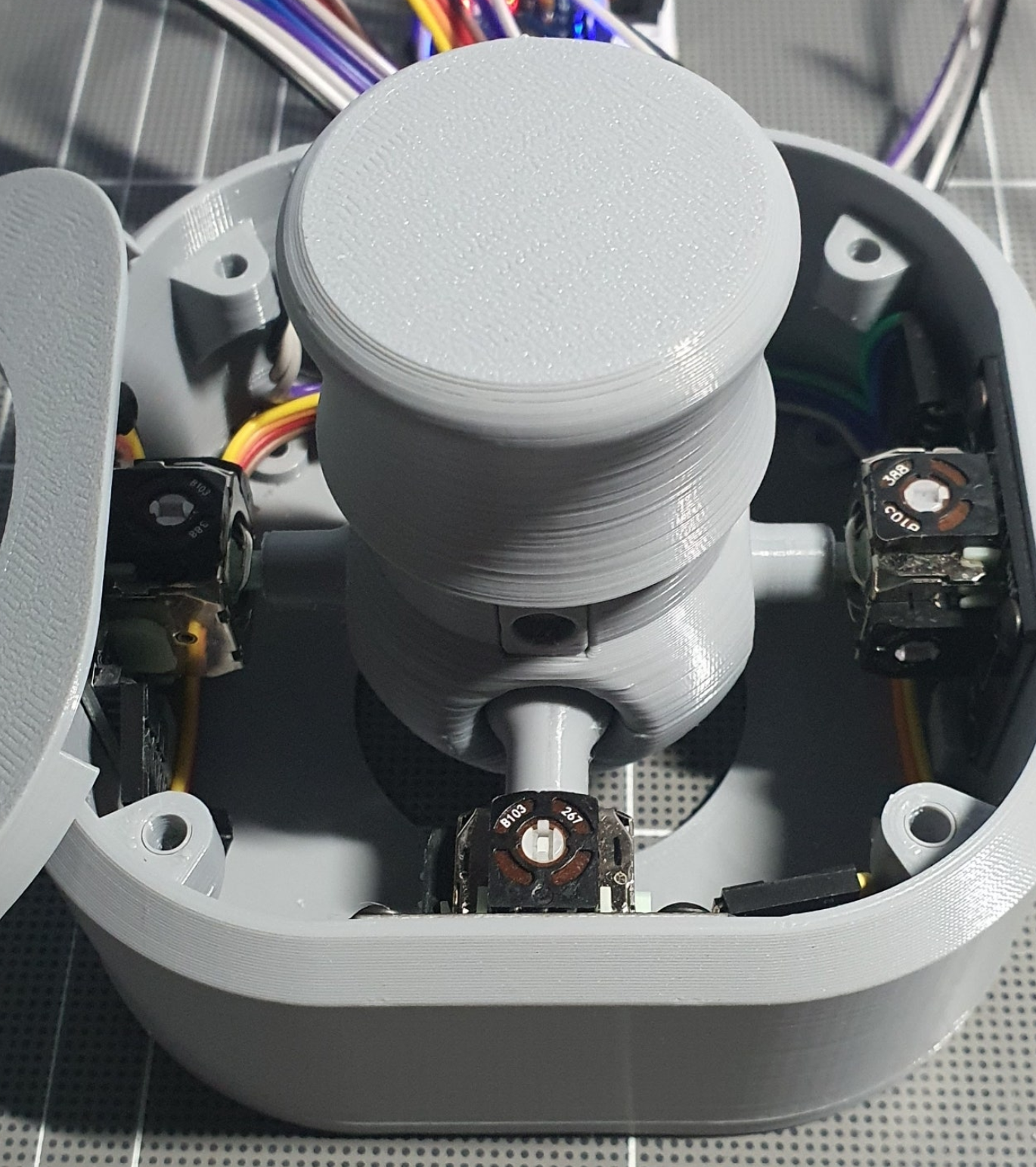

현재는 Ball 조인트 부품도 여러가지로 테스트해보는 중에 있습니다..









수많은 프로토타입 부품들.. 직경별로 테스트도 해보고.. 손잡이 모양도 여러가지로 해보고있고요



업그레이드 해보고싶은건 스틱의 동작을 다양화해서 예를 들어 스틱을 2번 아래로 누르면 홈으로 가는 숏컷키가 된다는지.. 이런거 원합니다



키 4개를 세팅가능합니다..
이 부분이 작동이 안되서 몰랐었는데 되네요...

버튼을 본체에 추가하여 버튼을 눌렀을 때 동작을 정의할수 있어요.

예로 퓨전 360에서 F6 을 누르면 Home view 로 전환됩니다..

그걸 해놓으면 편해요









프로젝트:
Open source SpaceMouse - Space Mushroom remix by TeachingTech | Download free STL model | Printables.com
