[해결] 클리퍼 - Unable to read tmc uart 'stepper_x' register IFCNT

[해결] 클리퍼 - Unable to read tmc uart 'stepper_x' register IFCNT

보론 애프터버너의 익스트루더 모터가 발열이 심하여 스테퍼 모터 전류값을 제어하려고 설정을 보니 스테퍼 드라이버에 대한 설정들이 모두 누락이되어 있어서

설정을 넣었습니다. (이 전에 세팅시에도 이 에러가 나서, 스테퍼 설정들은 모두 삭제한 상태였어요)

제조사 Creality Github 에서 제공한 board 설정 화일에서 그대로 설정을 복사해 넣었습니다

보드는 creality e3 free-runs board 이며 TMC 2209 입니다

git hub print.cfg

https://github.com/CrealityOfficial/E3-Free-runs-Silent-Motherboard/blob/main/firmware/Klipper/printer_CR4NT2206C10.cfg

제공 펌웨어 및 하드웨어 도면

https://github.com/CrealityOfficial/E3-Free-runs-Silent-Motherboard

MC2209 steeper_x 설정을 넣으니

아래와 같이 에러가 발생됩니다

Homing failed due to printer shutdown

오후 08:11:13

// Unable to read tmc uart 'stepper_x' register IFCNT

// Once the underlying issue is corrected, use the

// "FIRMWARE_RESTART" command to reset the firmware, reload the

// config, and restart the host software.

// Printer is shutdown

오후 08:11:13

!! Unable to read tmc uart 'stepper_x' register IFCNT

TMC2209 stepper_x .. 이 설정들을 삭제 시에는 문제없이 구동됩니다

조사를 해보니 stepper 에 와이어링이 안되어있다고 하는데

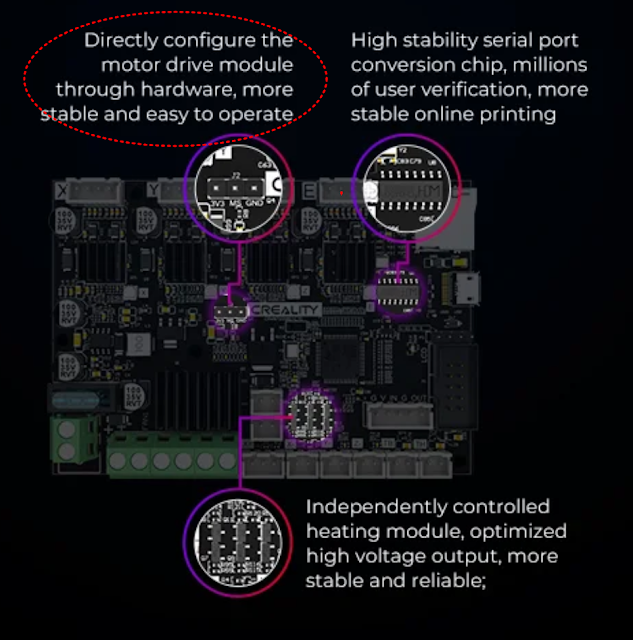

예전 보드들은 직접 납땜을 해줘야 되었지만, 요즘 보드들은 점퍼만 바꿔주면 된다는데....

이 보드에도 점퍼가 있습니다.

혹시 아시는 분 계실까요 저도 점퍼도 이동해보고 계속 시도를 해보겠습니다.

업데이트

4월 9일 현재... 해결했는지 에러없이 전류값을 작게 하면 extruder 모터가 턱턱 힘없이 돌아가고 전류값을 0.5 정도 하니 extruder모터가 잘 돌아가고 하네요 설정이 제대로 들어가고요

이 전류값을 잘 조절해서(낮은 값부터) 발열을 최소화해야 겠어요..

또 눈에뛰게 바뀐점은 x축, y축 이동속도가 엄청나게 빨라졌습니다.
