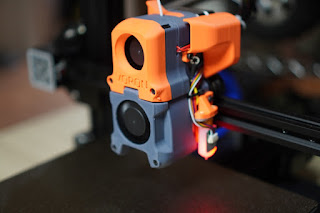

Ender3 V2 : Voron Afterburner 개조
부품들을 먼저 abs로 출력하고 하나씩 만들어봤어요
아래 영상에 부품 리스트와 준비물, 영상 보시면서 차근히 조립해주시면 됩니다 ~~
https://youtu.be/LBTuS2WBLIk
보론 프로젝트에서 제공한 afterbunner 전체 3d 모델링도 참고하시면 조립과 구조에도움이 된답니다~
중요 ~~
출력 infill 은 40 - 50% 로 잡아야 부품이 튼튼해요
(Voron 메뉴얼에도 그렇게 나와있습니다)
인두기를 이용해 머신스크류 결합부위에 인서트를 넣으면 되고,
인서트를 넣은 후 완전히 식은 후 조립을 해야 됨..
가조립을 해보고 스크류를 완전히 체결해주면 좋아요
Abs는 esun 3d abs+ 주황과 그레이 사용했어요
핫엔드 툴은 V2 순정품 그대로 사용하고, (ESD V6 적용 시 stl 파일도 github에보면 있어요)
팬 2개 중 4010 24v는 달린거 그대로 사용, 4020 블로워 24v 팬은 하나 샀어요..
bmg 익스트루더 내부 부품 그대로 사용하고,
팬케이크 23미리 익스트루더 모터 적용했습니다
(권장은 20mm , 23mm는 약 130g 무게)
보드는 creality공식 e3 freeruns tmc2009 개발용 보드입니다.
클리퍼 fluidd 펌웨어 적용하고 (클리퍼는 꼭 안해도되요, 순정 v2 Marlin 펌웨어도 좋아요)
조립, 설치를 다 한 뒤에,
익스트루더 모터 배선 확인해줘야 되요 (전원을 완전히 off 후에 모터 배선을 분리 해주세요 ~
(반대로 회전하니, 배선의 순서를 바꾸서야 됩니다 1234 이라면 4321 역순으로)
그리고 x y축 및 bltouch 옵셋 세팅했어요 우측에 bltouch가 있어요...
Z offset 도 세팅 다시 해줘야 되고,,
익스트루더 압출길이 확인해줘야 되요 ~
압출길이 세팅, 확인 잘 모르시면.. 문의주시면 가르쳐 드릴게요 ~
1주일간 틈나는데로 해서 오늘 cube 출력해봅니다
멋지네요^^
이후 계획은 조립 부품 개선 해볼까합니다
부품중에 핫엔드 CE3_AB_MK8_Ender5_Stock_Front.stl 부품이 가장 난이해서 약 4번은 출력한거같아요 .보론 프로젝트 애프터버너 github에 3d 전체 도면도 있으니 참고하시고요..
https://vorondesign.com/voron_afterbunner
